□系統特點 |
|
|
□系統放大圖 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- 人性化的人機介面，以19" LCD 螢幕搭配1280*1024解析度的畫面，讓操作過程沒有負擔。
- 深思熟慮的按鍵安排，讓使用者以最便利的方式，選擇所要執行的功能。
- 每個功能按鍵搭配簡單易懂的圖示，增進使用者學習的效率。
- Uni-ViEW250II之雷射輔助對焦系統讓您精準量測，重複精度達+/-2.5um，大幅超越一般光學對焦。
- 精靈式的教導程序，讓使用者輕鬆TEACH。
- 彈性的組合式巨集功能，減少使用者重新TEACH。
- 高重複性雷射輔助對焦系統，高度與深度精準量測
- 報表編輯，簡單易學，量測結果自動填入報表。
- 重複測試功能，隨時驗證系統重複精度，讓系統隨時保持最佳狀態。
- 影像儲存、報表查詢、匯入Excel與列印等功能。
- 自動計算最大值、最小值、平均值及全距等統計功能。
- 自動判定量測結果PASS/FAIL功能
- 客製化量測功能設計，完全滿足客戶需求，降抵採購風險
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
□系統規格 |
|
|
□操作介面 |
|
|
|
|
□Demo |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◇系統本體
- 外觀尺寸 : W700nnXD850mmXH1750mm
- 機身總重 : 160Kg
- 承載重量 : 10Kg
- 機身材質 : 鑄造底座及Z軸; 鋁平台
- 驅動方式 : XYZ步進/伺服馬達及精密滾珠螺桿
- 光學尺解析度: 0.001mm Mitutoyo (0.0005mm選配)
- X/Y/Z精度 : U=
(3+5L 0 /200) μ m
|
◇電力系統
- 輸入電壓 : 單向220VAC+/-10% 50/60Hz
- 最大功率 : 1100W
|
◇取像系統
- 380k Pixels SONY CCD
- 0.75X~4.5X五段定格Zoom Lens
- 1X Tv Tube (0.5X, 2X選配)
- Fine Tune Focus
- 32bits PCI影像擷取卡
|
◇照明系統
- 9W LED CNC 輪廓光源
- 3W LED CNC 同軸光源
- 5.8W LED CNC 環型光源
|
◇對焦系統
- 光學自動對焦功能
- 雷射輔助對焦功能
- 搖桿手動對焦(粗調及微調)
|
◇控制系統
- PCI 4軸馬達控制卡
- X 、 Y 及 Z 軸三軸搖桿控制（ POV 按鍵、粗調微調及加減速）
|
◇通訊系統
|
| |
◇操作方式
|
◇工業電腦
- CPU ：Intel Pentium duo core
- HD ：160GB 以上
- RAM ： 1GB
- DVCD-ROM 、獨立顯示卡及網路卡
- 19” TFT LCD 螢幕
- OS ： Windows XP
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| □Feature of ViEW250 System |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

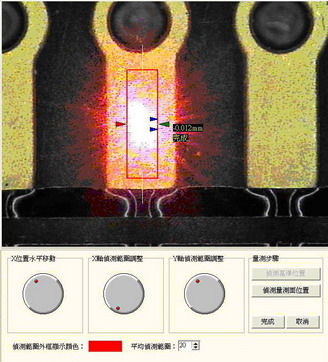

雷射輔助自動對焦系統
Patent registered in Taiwain and China
藉由雷射光源的平行光與極小光點的特性，達到高重複性的雷射輔助對焦系統，在低倍的物鏡視覺系統下，高度與深度仍能精準量測，其重複精度可達5um內。由於使用可見光雷射，量測位置容易辨識，亦可充當雷射指示器(Indicator)。
|
|

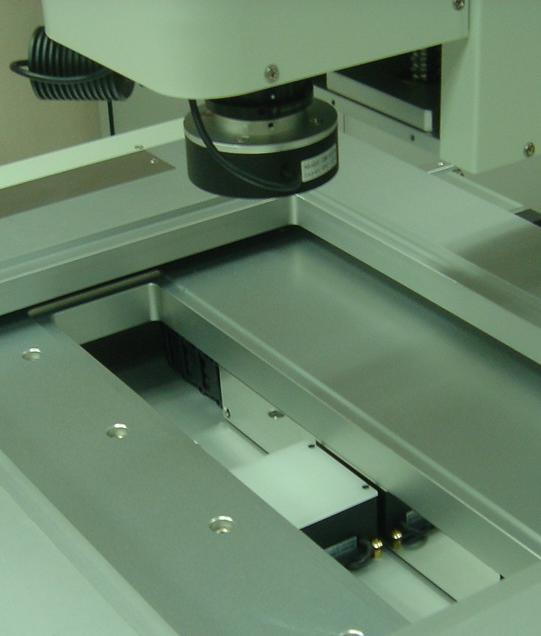

CNC照明系統
ViEW250II提供三種照明，3W LED同軸光源、5.8W LED環型光源及9W LED廓光源。三種光源皆提供256階數位控制，光線調整更細微，更易調整適合待測物的光線條件。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
模組化控制系統
ViEW250共分工業電腦、馬達控箱及電力穩壓濾波三大系統，分層至入一大型機櫃，整台量測儀器之控制系統整齊而不凌亂。 |
|
|

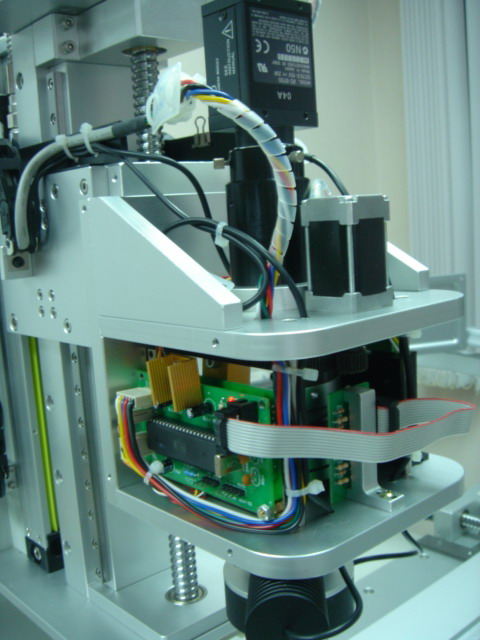

自動變焦光學放大模組 採用日製Moritex MML系列鏡頭組 ，Zoom ratio 6:1 0.75X~4.5X五段自動變焦鏡頭模組， 可搭配0.5X~2.0X的TV-tube或0.5X~2.0X的物鏡。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

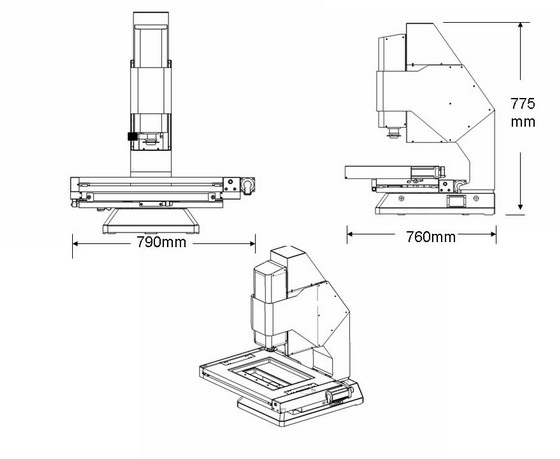

□Dimension |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
