Uni-ViEW250 CNCVision Measiring System

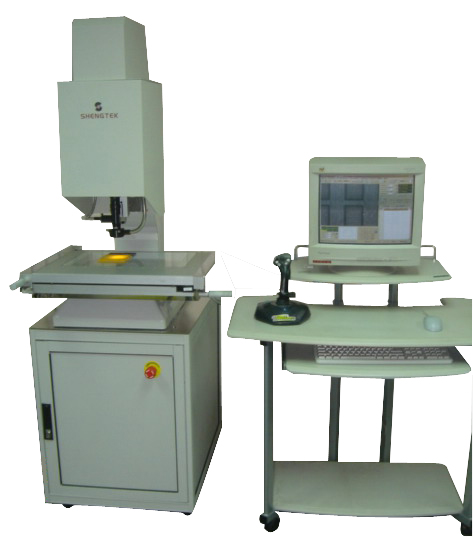

□系統特點 □系統放大圖

  1. 人性化的人機介面，以17" LCD 螢幕搭配1024X768解析度的畫面，讓操作過程沒有負擔。
  2. 深思熟慮的按鍵安排，讓使用者以最便利的方式，選擇所要執行的功能。
  3. 每個功能按鍵搭配簡單易懂的圖示，增進使用者學習的效率。
  4. 權限管理功能，有效保護量測資料。
  5. Uni-ViEW250之雷射輔助對焦系統讓您精準量測，重複精度達5um內，大幅超越一般光學對焦。
  6. 光學尺迴授系統，1um精準定位，完全排除機械長期磨損，所帶來的背隙問題，無須定期更換
    零件的必要，進一步地降低企業長期維修的成本。
  7. 精靈式的教導程序，讓使用者輕鬆TEACH。
  8. 彈性的組合式巨集功能，減少使用者重新TEACH。
  9. Uni-ViEW250系統兼具手動量測功能，無須再添購手動機台，降低企業購置成本。
  10. 高重複性雷射輔助對焦系統，高度與深度精準量測
  11. 報表編輯，簡單易學，量測結果自動填入報表。
  12. 重複測試功能，隨時驗證系統重複精度，讓系統隨時保持最佳狀態。
  13. 影像儲存、報表查詢、匯入Excel與列印等功能。
  14. 自動計算最大值、最小值、平均值及全距等統計功能。
  15. 自動判定量測結果PASS/FAIL功能
  16. 客製化量測功能設計，完全滿足客戶需求，降抵採購風險

□系統規格

□操作介面

         □Demo

◇系統本體

  • 外觀尺寸 : W700nnXD850mmXH1050mm
  • 機身總重 : 160Kg
  • 承載重量 : 10Kg
  • 機身材質 : 鑄造底座及Z軸; 鋁平台
  • 驅動方式 : XYZ步進/伺服馬達及精密滾珠螺桿
  • 光學尺解析度: 0.001mm Mitutoyo (0.0005mm選配)
  • X/Y/Z精度 : U= (5+5L 0 /1000) μ m

◇電力系統

  • 輸入電壓 : AC110V/AC220V+/-10% 50/60Hz
  • 最大功率 : 1500W

◇取像系統

  • 380k Pixels SONY CCD
  • 0.75X~5.25X七段定格Zoom Lens
  • 1X Tv Tube (0.5X, 2X選配)
  • Fine Tune Focus
  • 32bits PCI影像擷取卡

◇照明系統

  • 50W CNC 輪廓光源
  • 250W CNC 同軸光源
  • 250W CNC 環型光源

◇對焦系統

  • 光學對焦功能
  • 雷射輔助對焦功能
  • 搖桿手動對焦(粗調及微調)
  • 自動對焦方式

◇控制系統

  • PCI 4軸馬達控制卡
  • PCI 24bits I/O Card
  • X 、 Y 及 Z 軸三軸搖桿控制（ POV 按鍵、粗調微調及加減速）
  • 光學尺迴授之定位系統

◇通訊系統

  • 陞捷三軸高速光學尺解碼器 (Baud Rate Max: 115200)

◇重複定位精度

  • 由軟體設定修正，可達光學尺解析度

◇操作方式

  • 自動定位
  • 座標輸入定位
  • 滑鼠拖曳定位
  • 搖桿控制
  • 手動微調

◇工業電腦

  • CPU ： Pentium4 2.0 GHz
  • HD ： 40GB 以上
  • RAM ： 256MB
  • 軟碟 1.44MB 、 CD-ROM 及網路卡
  • 17” TFT LCD 螢幕
  • OS ： Windows2000 Professional

□Feature of ViEW250 System

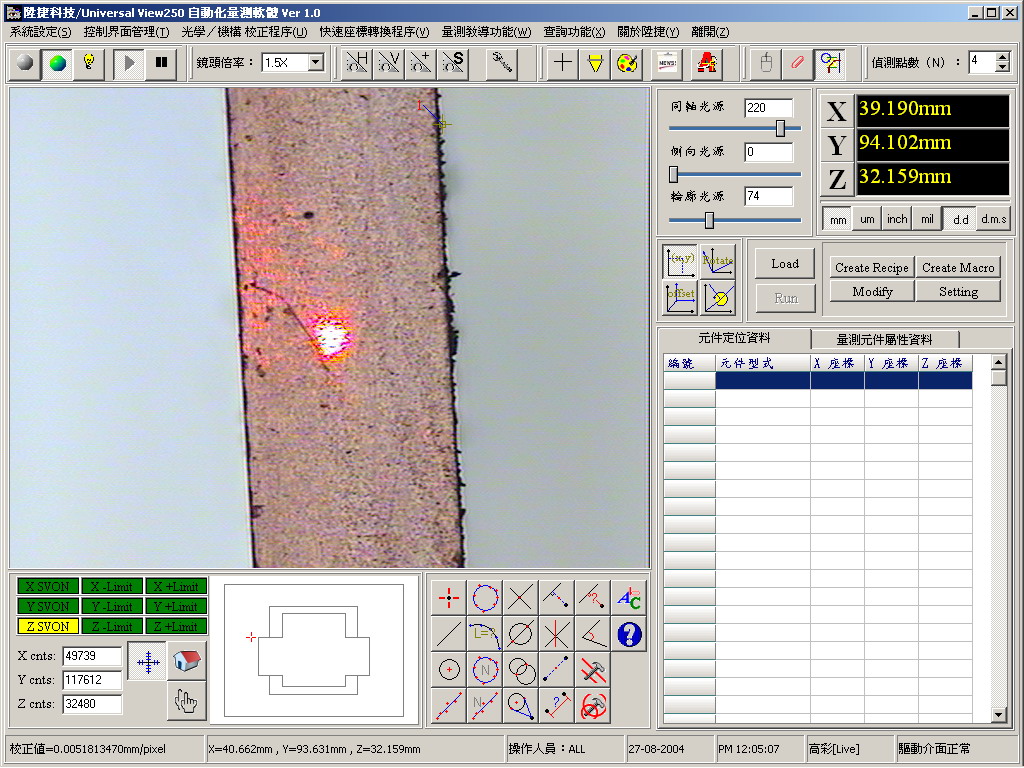

雷射輔助自動對焦系統
Patent registered in Taiwain and China

藉由雷射光源的平行光與極小光點的特性，達到高重複性的雷射輔助對焦系統，在低倍的物鏡視覺系統下，高度與深度仍能精準量測，其重複精度可達5um內。由於使用可見光雷射，量測位置容易辨識，亦可充當雷射指示器(Indicator)。

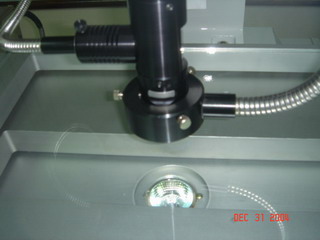

CNC照明系統

ViEW250提供三種照明，250W鹵素燈同軸光源、250W鹵素燈環型光源及50W鹵素燈輪廓光源。三種光源皆提供256階數位控制，光線調整更細微，更易調整適合待測物的光線條件。








光學放大系統

採用Optem Zoom70xl系列鏡頭組 ，Zoom ratio 7:1 0.75X~5.25X 之七段定格主鏡頭及微調對焦鏡頭， 可搭配0.5X~2.0X的TV-tube或0.5X~2.0X的物鏡。

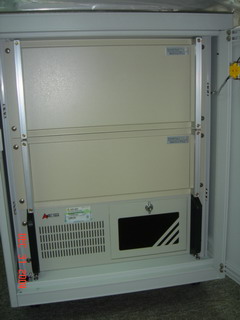

模組化控制系統

ViEW250共分工業電腦、馬達控箱及照明控制箱三大系統，分層至入一大型機櫃，整台量測儀器之控制系統整齊而不凌亂。

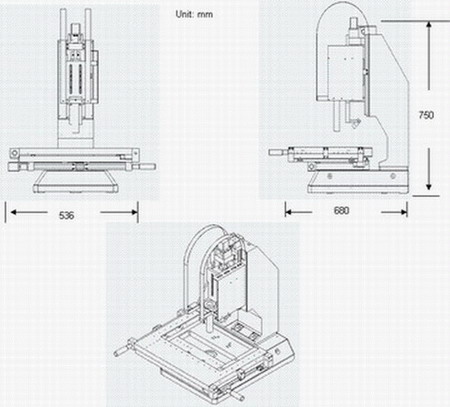

            □Dimension
